Если вам нужен надежный механизм для подъема тяжелых грузов, гидравлический подъемник – один из лучших вариантов. Он работает за счет давления жидкости, создаваемого насосом, и обеспечивает плавное перемещение грузов без рывков. Основные компоненты системы – цилиндр, поршень, гидронасос и резервуар с рабочей жидкостью.
Принцип действия прост: насос нагнетает масло в цилиндр, выталкивая поршень вверх. Обратный клапан удерживает давление, а при необходимости спуска груза жидкость медленно возвращается в резервуар. Такая конструкция позволяет поднимать вес от 1 до 1000 тонн с минимальными энергозатратами.

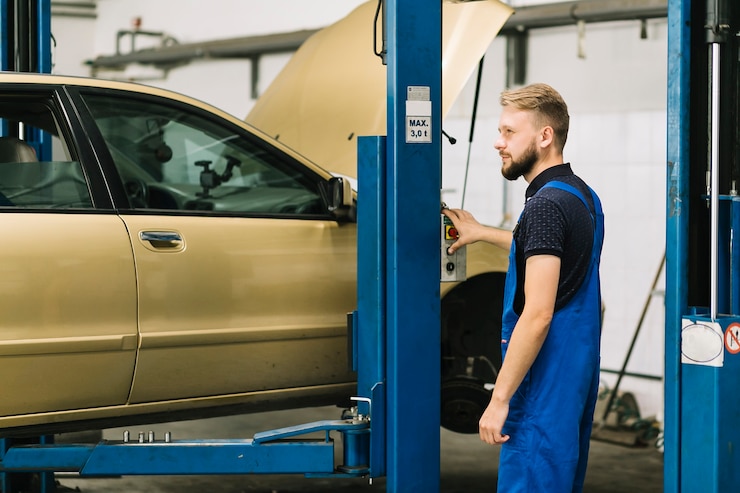

Гидравлические подъемники отличаются высокой грузоподъемностью, долговечностью и низким уровнем шума. Для промышленных задач выбирайте модели с запасом прочности 20-30% от максимальной нагрузки. В автосервисах чаще используют подъемники на 3-5 тонн с высотой подъема до 2 метров.
- Гидравлический подъемник: принцип работы и характеристики
- Как устроен гидравлический подъемник: основные компоненты
- Цилиндр и поршень
- Насос и гидравлическая жидкость
- Принцип работы гидравлического цилиндра в подъемнике
- Какие жидкости применяются в гидравлических подъемниках
- Максимальная грузоподъемность и факторы, влияющие на нее
- Как регулируется скорость подъема и опускания платформы
- Основные методы регулировки
- Практические рекомендации
- Типичные неисправности гидравлических подъемников и их устранение
- Видео:
- Принцип работы гидравлической системы экскаватора Гидравлик Лайн
Гидравлический подъемник: принцип работы и характеристики
Гидравлический подъемник работает за счет давления жидкости в замкнутой системе. Основной элемент – гидроцилиндр, который поднимает груз при подаче масла под давлением от насоса. Управление осуществляется с помощью клапанов, регулирующих поток жидкости.
Для надежной работы выбирайте масло с вязкостью 32–68 сСт и температурным диапазоном от -20°C до +80°C. Проверя систему, убедитесь, что уплотнения цилиндра не имеют трещин, а уровень жидкости в баке соответствует норме.
Грузоподъемность подъемников варьируется от 2 до 200 тонн, а высота подъема – от 1 до 20 метров. Модели с двойными цилиндрами обеспечивают большую устойчивость при работе с тяжелыми грузами.
Регулярно очищайте фильтры гидравлической системы – это продлит срок службы насоса. Если подъемник медленно поднимает груз, проверьте уровень масла и герметичность шлангов.
Как устроен гидравлический подъемник: основные компоненты
Гидравлический подъемник работает за счет давления жидкости. Основные элементы включают цилиндр, насос, гидравлическую жидкость и систему управления. Разберем каждый компонент подробнее.
Цилиндр и поршень
Цилиндр – главный рабочий элемент. Внутри него перемещается поршень под давлением масла. Чем больше диаметр цилиндра, тем выше грузоподъемность. Для ремонта или замены цилиндра потребуется прокат гидравлического подъемника, если нет своего оборудования.
Насос и гидравлическая жидкость
Насос создает давление, передавая жидкость в цилиндр. Масло должно быть чистым и без пузырьков воздуха – это влияет на плавность хода. Для обслуживания насоса иногда нужны дополнительные инструменты, например, взять в прокат виброплиту для уплотнения грунта под стационарные подъемники.
Система управления включает рычаги, клапаны и датчики. Редукционный клапан регулирует давление, а предохранительный сбрасывает избыточное. Для сложных работ, таких как монтаж системы, может понадобиться арендовать вилочный погрузчик.
Рама и опорные элементы обеспечивают устойчивость. Материал – сталь с антикоррозийным покрытием. Проверяйте крепления перед каждым использованием.
Принцип работы гидравлического цилиндра в подъемнике
Гидравлический цилиндр преобразует энергию жидкости в механическое движение. Основные компоненты – поршень, шток и корпус. При подаче масла под давлением поршень перемещается, поднимая груз.
Работа цилиндра основана на законе Паскаля: давление жидкости распределяется равномерно. Чем выше давление, тем больше усилие на штоке. Для расчета силы используйте формулу:
| Параметр | Формула | Единицы измерения |
|---|---|---|
| Усилие | F = P × S | Н (Ньютоны) |
| Давление | P | Па (Паскали) |
| Площадь поршня | S = π × r² | м² |
Для плавного хода штока применяют гидравлические жидкости с вязкостью 32–68 сСт. Масло должно быть чистым – частицы крупнее 10 микрон ускоряют износ уплотнений.
Типичные неисправности и решения:
- Утечка масла – замените манжеты или сальники.
- Медленный подъем – проверьте уровень жидкости и фильтры.
- Вибрация штока – удалите воздух из системы прокачкой.
Двусторонние цилиндры используют для подъема и опускания. В них давление подается попеременно в обе полости. Односторонние модели требуют дополнительных механизмов для возврата.
Какие жидкости применяются в гидравлических подъемниках
В гидравлических подъемниках чаще всего используют минеральные масла с добавками против износа, окисления и пенообразования. Например, марки И-20А, И-30А или специализированные жидкости типа ВМГЗ. Они обеспечивают стабильную работу при температурах от -30°C до +80°C.
Для работы в холодном климате подойдут синтетические жидкости на основе полиальфаолефинов (ПАО) или силиконов. Они сохраняют текучесть при -50°C и не густеют. В пищевой промышленности применяют нетоксичные масла на растительной основе, соответствующие стандартам NSF H1.
В системах с высоким давлением (свыше 300 бар) используют огнестойкие жидкости – например, на основе сложных эфиров или водно-гликолевые смеси. Они снижают риск возгорания, но требуют более частой замены – каждые 2000–3000 часов работы.
Избегайте смешивания разных типов жидкостей. Минеральное масло с гликолем образует осадок, который забивает фильтры. Проверяйте вязкость по ISO VG: для большинства подъемников подходит диапазон 32–68 мм²/с.
Максимальная грузоподъемность и факторы, влияющие на нее
Грузоподъемность гидравлического подъемника зависит от конструкции цилиндра, рабочего давления и площади поршня. Например, подъемник с диаметром поршня 100 мм и давлением 200 бар поднимает до 15,7 тонн. Уточните эти параметры перед выбором модели.
Материалы компонентов напрямую влияют на долговечность под нагрузкой. Стальные цилиндры с закаленными штоками выдерживают больше, чем алюминиевые аналоги. Проверяйте марку стали – для тяжелых режимов подходит сталь 40Х или 30ХГСА.
Температура масла меняет грузоподъемность. При нагреве выше 60°C вязкость снижается, что уменьшает КПД на 8-12%. Используйте термостойкие масла ISO VG 68 для стабильной работы.
Угол наклона платформы снижает допустимую нагрузку. При отклонении от горизонтали на 5° грузоподъемность падает на 3%, при 10° – на 7%. Выравнивайте подъемник перед работой.
Частота обслуживания влияет на износ. Подшипники и уплотнения требуют замены каждые 500 циклов под максимальной нагрузкой. Проверяйте герметичность гидросистемы раз в месяц.
Как регулируется скорость подъема и опускания платформы
Скорость движения платформы гидравлического подъемника зависит от расхода рабочей жидкости. Для регулировки используют дроссели или регулируемые клапаны, установленные в гидравлической системе. Чем больше поток масла проходит через клапан, тем быстрее перемещается платформа.
Основные методы регулировки
Дросселирование на входе: ограничивает подачу жидкости в гидроцилиндр, снижая скорость подъема. Этот метод прост, но может вызывать перегрев масла при длительной работе.
Регулируемые насосы: изменяют производительность напрямую, позволяя плавно настраивать скорость без потерь энергии. Такие системы дороже, но эффективнее для интенсивной эксплуатации.
Практические рекомендации
Для точной настройки скорости:
- Проверьте давление в системе – оно должно соответствовать паспортным значениям.
- Убедитесь, что клапаны регулировки не засорены и работают плавно.
- При использовании дросселей выбирайте модели с фиксацией настроек, чтобы избежать самопроизвольных изменений скорости.
Если платформа двигается рывками, проверьте уровень масла и наличие воздуха в системе. Прокачайте гидравлику, открыв клапаны на несколько циклов подъема-опускания.
Типичные неисправности гидравлических подъемников и их устранение
Если подъемник медленно поднимает груз, проверьте уровень масла в гидробаке. Долейте жидкость до отметки, если она ниже нормы. Используйте только рекомендованный производителем тип масла.
- Течь гидравлической жидкости:
- Осмотрите шланги, уплотнения и соединения на повреждения.
- Замените изношенные прокладки или треснувшие трубки.
- Подтяните ослабленные фитинги ключом нужного размера.
При рывках или неравномерном движении поршня:
- Проверьте наличие воздуха в системе – прокачайте гидроцилиндр, открыв перепускной клапан.
- Очистите или замените засорившийся фильтр масла.
- Убедитесь, что температура масла не превышает +60°C, иначе вязкость снизится.
Подъемник не держит нагрузку:
- Изношенные уплотнения поршня – разберите цилиндр, установите новые манжеты.
- Дефект перепускного клапана – отрегулируйте давление или замените узел.
- Загрязнение гидрораспределителя – промойте каналы спецраствором.
Шум или вибрация часто указывают на:
- Кавитацию насоса – проверьте герметичность всасывающей магистрали.
- Износ подшипников – остановите оборудование, замените детали.
- Недостаточную фиксацию конструкции – затяните крепежные болты.
Для профилактики:
- Раз в 3 месяца меняйте фильтры.
- Контролируйте уровень масла перед каждой сменой.
- Смазывайте направляющие раз в 2 недели.
